FM2500/1118抗沖擊波密閉門|抗沖擊波密閉門
作者： 礦用風門來源： 互聯網
井下火藥庫和井下發(fā)放硐室兩個出口處，必須分別增設抗沖擊波活門和抗沖擊波密閉門等安全措施！
井下火藥庫發(fā)生爆炸，一般可視為裸露硐室藥包爆炸，大部分爆炸能量作用在周圍巖石或砌體的不可逆變形上，形成地震波和加熱周圍介質，局部爆炸能量被爆轟氣體生成物拋入巷道中，形成空氣沖擊波。在其爆炸中心4、8d（巷道直徑）倍的距離上，入射波、反射波和波頭組成三元外形波系的合流而形成強的平面波陣面。當波流沿巷道繼續(xù)運動時，由于波在時間和距離上的拉長和波流通過不同分岔、轉彎以及巷道斷面的變化，波的能量逐漸消耗而降低波的諸參數。分析和掌握爆炸沖擊波這一形成機理、傳播規(guī)律，可根據井下火藥庫的具體條件，采取在強波形成的瞬間削弱它，或在某巷道
傳播的途中阻止它。抗沖擊波活門、抗沖擊波密閉門（以下簡稱防護門）的作用就是阻止庫內炸藥爆炸所產生的強波流，通過3條互成直角的連通巷和延長2m盡頭巷以及齒狀阻波墻等一系列削波設施來衰減波流以及防止爆炸火焰和有毒氣體向外部巷道擴散。
蘇聯科學院理化研究所研究柔性阻波墻、緩沖型垛式阻波墻、齒狀阻波墻及擴大硐室、膨脹室等形式來削弱和阻止爆炸沖擊波的方法。但采用抗沖擊防護門是較簡單、安全效果好，工程量小，易于施工。我國軍工研制的防止核彈強沖擊波可自動關閉的防爆活門和密閉門，就具有上述特點。
煤礦井下火藥庫要求通風和經常開啟，又能自動關閉和閉鎖，因而把防護門及通風活門配套組合為一體，其結構改為輕便型鋼框架結構。

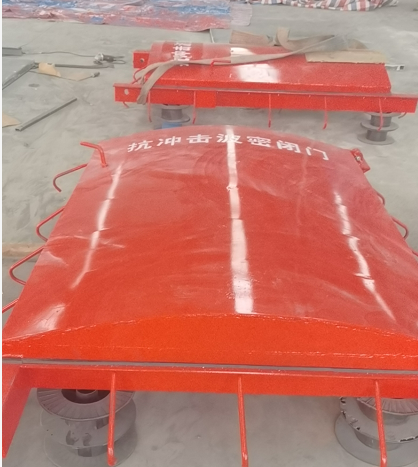

FM2500/1118抗沖擊波密閉門采用帶肋圓拱單扇門，由拱板橫向加強肋板及拉板組成。活門采用帶肋平板門及配套通風孔活門裝置。設計時考慮到兩門扇面板受力后的最大延伸，使門扇薄板可能變形而改變了薄板曲率半徑和外圈表面折裂。在計算時不考慮加強肋板，作增強門扇的強度儲備。密閉門拱肋和門板接觸面采用拱形，拱肋底面則為直線起拱板作用。
FM2500/1118抗沖擊波密閉門閉鎖裝置和鉸頁設計。防護門鉸頁承受門扇自重引起的徑向荷載和門扇傳來的反向壓力，安裝不準確出現軸向荷載（只考慮一個鉸頁承受）。徑向荷載的大小與門扇的自重、門扇重心到鉸頁軸心鉛錘線的距離成正比，與兩鉸頁鏈的中心距離成反比，門的鉸頁間距增大，且距門重心近。
抗沖擊波密閉門門扇鉸頁板與門扇之間采用螺栓連接，為使門扇受沖擊波正壓力作用時鉸頁不約束門扇，將門扇鉸頁板的螺栓孔做成橢圓形，其孔徑稍大于螺栓直徑。閉鎖裝置和鉸頁強度計算按沖擊波超壓門扇結構反彈回的反彈力計算，按軍工試驗參數反彈力PH：40kPa，在試驗時，強度高和安全可靠。
