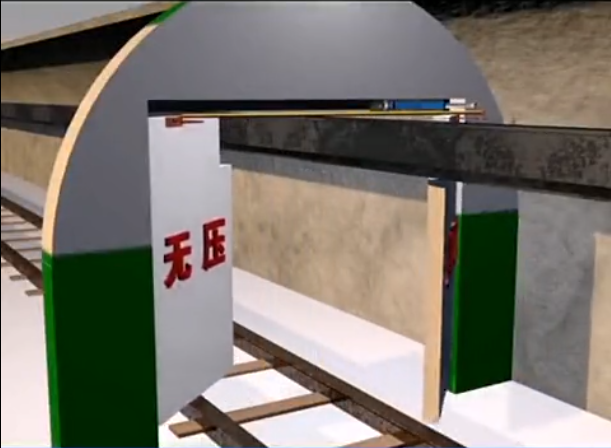

礦用過單軌吊風門在于解決原煤礦井下單軌吊在過風門難開、漏風大，且存在安全風險，單軌吊會影響風門關閉不嚴、單軌吊撞壞風門更會造成通風系統不穩定的問題，而提供一種煤礦井下單軌吊氣動風門。



煤礦井下單軌吊氣動風門，該煤礦井下單軌吊氣動風門裝在煤礦巷道的隔墻上，在巷道上吊裝有單軌吊，煤礦井下單軌吊氣動風門包括：下部風門軸、下部風門、下氣缸、下導向輪、下導線、上風門鉸鏈、上風門、上導向輪、上氣缸、上導線、氣路箱和開關按鈕，下部風門軸安裝在隔墻的一側，下部風門的一側裝在下部風門軸上，并繞著下部風門軸開和關，其中：在靠近下部風門軸一側的巷道上裝有下氣缸和下導向輪，下導線的一端由下氣缸牽引，下導線的另一端穿過下導向輪固定在下部風門上；在隔墻上端裝有上風門鉸鏈，上風門的上端裝在上風門鉸鏈上，上風門繞著上風門鉸鏈開和關，在隔墻的巷道上裝有上氣缸和上導向輪，上導線的一端由上氣缸牽引，上導線的另一端穿過上導向輪固定在上風門上，氣路箱通過導線與下氣缸和上氣缸相連，開關按鈕安裝在隔墻上，該開關按鈕通過導線與氣路箱相連，對氣路箱進行控制；





煤礦井下單軌吊氣動風門與現有的風門相比，具有以下優點：



一、煤礦井下單軌吊氣動風門分成上、下兩部分，設置兩個氣缸，分別控制上風門及下部風門，并對兩個氣缸氣動聯鎖，實現單軌吊機車通過風門時兩個氣缸順序開啟；



二、煤礦井下單軌吊氣動風門將原單扇風門改為上下兩扇風門，解決了因單軌吊軌道影響風門關不嚴及風門較高的問題。



三、煤礦井下單軌吊氣動風門將原風門氣動聯鎖裝置改為上下兩扇風門同時聯鎖，一個開關按鈕控制兩個氣缸打開上下風門。



四、通過對風門及聯鎖裝置的改造，解決了風門在礦井中使用存在的一些問題，減少了為解決漏風問題設置多組風門的問題，確保了井下單軌吊機車運行時通風系統的穩定，取得顯著的經濟及安全效益。
